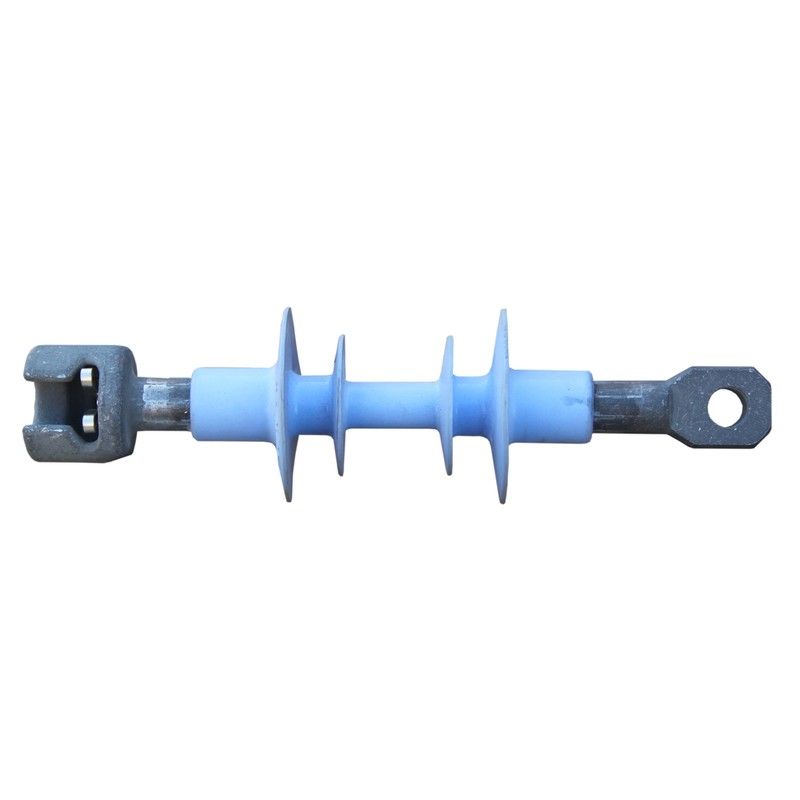

Полимерный изолятор ЛК 70/10-И-3 ГС

Изолятор ЛК 70/10-И-3ГС технические характеристики
Оконцеватели С ("серьга") с одной стороны и Г ("гнездо") с другой стороны
Класс изолятора - 70/10 кН/кВ
Строительная высота - 305 мм
Изоляционная высота - 185 мм
Длина пути утечки - 360 мм
Допустимая степень загрязнения изолятора (СЗ) по ПУЭ - 3
Изолятор ЛК 70/10-И-3ГС описание
Изоляторы типа ЛК используются для крепления и изоляции неизолированных и защищенных проводов СИП-3 на линиях электропередачи напряжением 6-20 кВ. Допустимая температура воздуха от -60 до +50 градусов по Цельсию. Линейный полимерный изолятор ЛК 70/10-И-3ГС входит в комплектацию натяжной изолирующей подвески, которая применяется на анкерных опорах (концевых, ответвительных, промежуточных) при прокладке высоковольтных воздушных линий электропередачи. Он состоит из кремнийорганического стержня и полимерной оболочки. Конструкция этого изделия позволяет крепить устройства защиты от дуги (например, УЗД-3 и УЗПН) непосредственно на оконцевателях.
