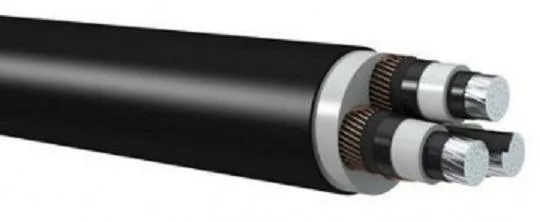

Кабель АПвПу 3х50/16

Конструкция кабеля АПвПу 3х50/16 - 10кВ
1. Три круглых уплотненных многопроволочных токопроводящих алюминиевых жилы;
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена;
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
5. Разделительный слой из ленты полупроводящей крепированной бумаги;
6. Экран из медных проволок, скрепленных медной лентой;
7. Скрутка - жилы скручены в сердечник вокруг жгута из невулканизированной резины или ПВХ пластиката;
8. Межфазное заполнение – из мелонаполненной невулканизированной резиновой смеси или высоконаполненного ПВХ пластиката;
9. Оболочка из полиэтилена усиленная продольными ребрами жесткости, или с увеличенной толщиной.
Расшифровка кабеля АПвПу 3х50/16
А алюминиевая токопроводящая жила;
Пв изоляция из сшитого полиэтилена;
П оболочка из полиэтилена;
у оболочка из полиэтилена увеличенной толщины;
3 Количество токопроводящих жил
50 Номинальное сечение жилы (мм2)

Технические характеристики кабеля АПвПу 3х50/16
Теоретический вес 1 километра: 2731 кг
Наружный диаметр кабеля: 47,9 мм
Допустимые токовые нагрузки (на воздухе): 159 Ампер
Допустимые токовые нагрузки (на земле): 156 Ампер
Длительно допустимые токовые нагрузки кабелей (в плоскости, на воздухе): 159 Ампер
Длительно-допустимые токовые нагрузки кабелей (в плоскости, в земле): 156 Ампер
Индуктивное сопротивление: 0,104 Ом/км
Номинальная толщина изоляции: 3,4 мм
Номинальная толщина оболочки: 2,7 мм
Электрическое сопротивление жилы постоянному току при температуре 20°C, не более: 0,387 Ом/км
Электрическая ёмкость пары не более: 0,25 нФ/км
